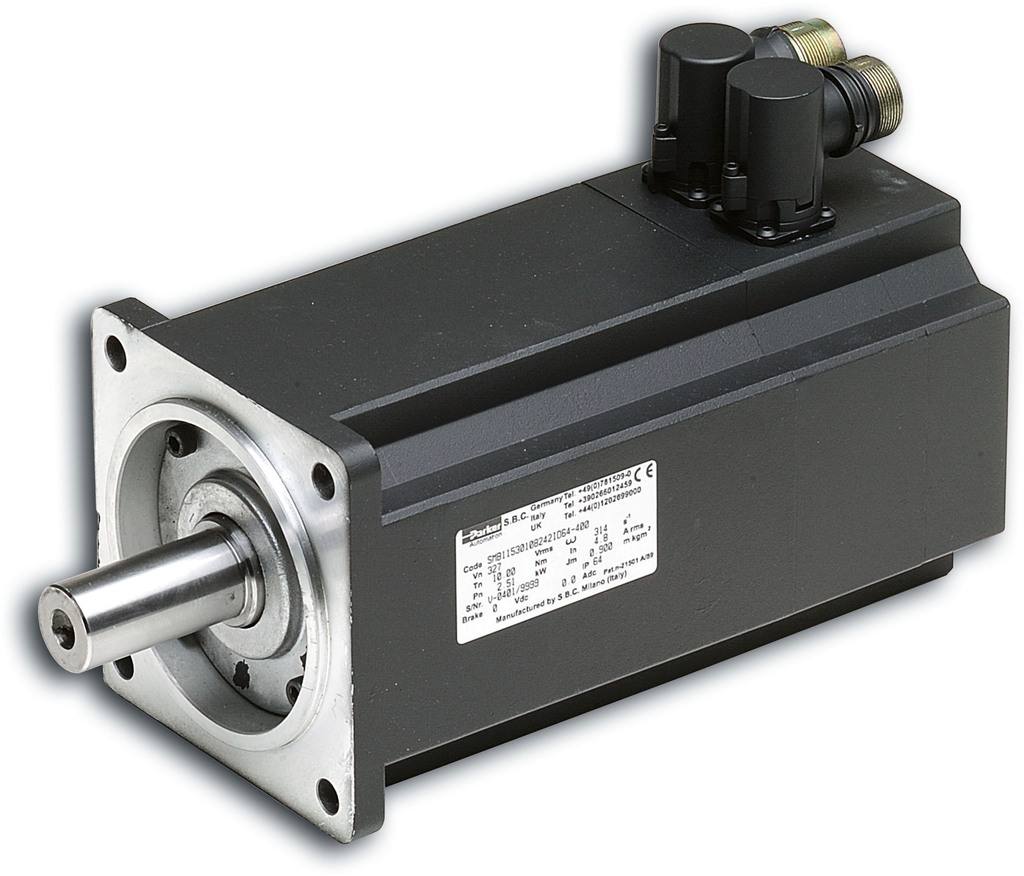

三菱伺服電機選型方法

作者: 來源: 日期:2020/7/28 21:53:41 人氣:6629
工程師一般選用PLC操控伺服都會選擇同一個廠家的PLC與伺服。這樣調配起來也是也穩定些。三菱PLC調配三菱伺服系統在市面上較常用的,下面上海鵬菱介紹三菱PLC控制三菱伺服選型技巧,方便工程師選型。

一、三菱PLC的選擇方法
1、在挑選三菱PLC FX系列。FX1S系列,FX1N系列,FX2N系列,FX3G系列,FX3U系列的晶體管機型都可以操控三菱伺服,有的是2軸,有的是3軸。不過FX2N的脈沖輸出速度以及定位指令不如FX1S,FX1N。以省錢角度考慮使用FX1N或FX1S的主機,要求高點時選用FX3G和FX3U。如操控軸更是增加相應的定位模塊,需求插補時則選用FX2N-20GM。
挑選三菱PLC Q系列時,可挑選QD75P/QD75D系列模塊。假如需求較高精度的操控,可選用QD75M系列網絡模塊或Q17系列運動操控器,同時三菱伺服驅動器應換成B型。(一般情況下脈沖型是使用A型伺服驅動器)

二、三菱伺服系統的選型技巧方法
三菱伺服系統常用的有MR-ES,MR-J3,MR-J2S三個系列,MR-J2S現已漸漸退出市場,首要考慮前兩者。
挑選三菱伺服,首先是依據用處挑選MR-J3系列或MR-ES系列,驅動器使用A型仍是B型。然后,依據所需要扭矩與轉速挑選適宜的伺服電機。



雖然三菱伺服的型號比較多,不過在中國經常使用的只有總型號的不足1/5,可根據以下要求來選型:
1.運用必定方位控制或需高精度控制時運用MR-J3系列伺服
2.為節約本錢、要求不是很高,運用相對方位控制是使用MR-ES-A系列伺服
3.為節約本錢、要求不是很高,運用速度控制、力矩控制時可使用MR-ES-AG系列伺服。
4.小慣量:100W/3000轉、200W/3000轉、400W/3000轉、700W/3000轉
5.中慣量:1000W/200轉、1500W/200轉、2000W/200轉、3500W/200轉、5000W/200轉、7000W/200轉

備注:
1、三菱伺服電機型號后面帶“B”的是帶剎車。
2、A型驅動器的備貨比B型驅動器多,電機不帶制動的備貨比帶制動的多。
